从骁龙620发布开始，高通就开始放弃在基带芯片上采用MSM9x2x这种庞杂的定名方式，而是将其根据性能划分为X5、X7、X8等多个品牌。此中骁龙617上搭载的就是X8LTE基带芯片。
news.zol.com.cn true 中关村在线 report 2923 自从高通开始采用ARM公版架构以来，大名鼎鼎的骁龙处理器产品线就变得愈加庞杂了起来。就拿刚刚发布的HTCOneA9上那颗骁龙617来讲，有很多小伙伴不明白它和骁龙615到底有什么区别，所以笔者接下来就为大家对于照一下骁龙615、骁龙616与骁龙617这三款芯片。其实...
自从高通开始采用ARM公版架构以来，大名鼎鼎的骁龙处理器产品线就变得愈加庞杂了起来。就拿刚刚发布的HTCOneA9上那颗骁龙617来讲，有很多小伙伴不明白它和骁龙615到底有什么区别，所以笔者接下来就为大家对于照一下骁龙615、骁龙616与骁龙617这三款芯片。
Hexagon546数字信号处理器
究竟此刻SoC的性能已经不再是瓶颈，反而是快充技术等「周边」功能更容易让用户感受到体验提升。所以HTCOneA9采用了这颗SoC，想来也是十分恰当的。
总结
eMMC5.1/双通道内存

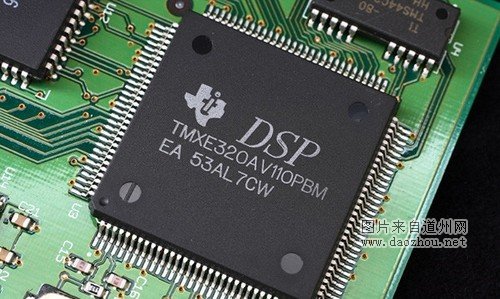

数字信号处理器（DSP）是一类专门设计来处理数字信号的特殊处理器。虽然DSP在通用计算方面没有CPU的功能全，但是在进行一些特殊的运算（譬如音频信号的采集与解码）时速度要快得多，并且功耗能降得非常低。因此，目前绝大局部手机SoC中都会集成DSP芯片。
相较于骁龙615/616，骁龙617在CPU架构、基带、DSP、快充技术、I/O尺度等处所都进行了大幅提升。所以作为高通2015年攻占中端SoC市场的主要产品，骁龙617的实际体验也未必输给像骁龙810这样的旗舰产品。
其实骁龙617是今年9月份随着高通QuickCarge3.0尺度一同发布的新产品，架构与配置都与之前的骁龙616/615有了很大变动。

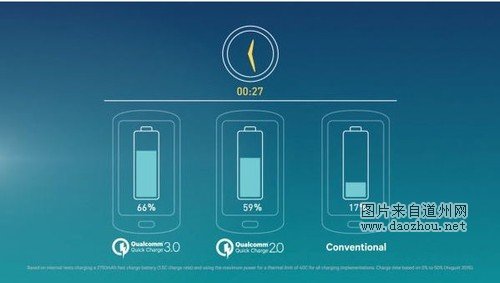

比较QC2.0时代充电直接从5V跳到9V的做法，QC3.0此刻会以200mV为一个渐进的单位慢慢提升电压。这也就是说一开始充电时电压并不高，这种智能升压的办法不仅能够缩短充电时间（充电功率连续增加），还能够有效降低充电过程中的热能损耗，从而提高充电效率。据高通介绍，QC3.0的充电速度较QC2.0最高提升了27%，还可以降低最多45%的充电损耗，可说是非常厉害的技术了。
骁龙617上的Hexagon546数字信号处理器，比拟骁龙616/615上的HexagonV50支持更低功耗的传感器，这能够有效提升手机续航能力。另外，Hexagon546也具备更加优异的音频解码性能，这对音频爱好者来讲会是个好消息。

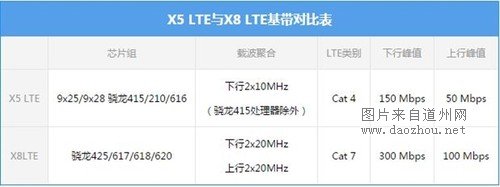

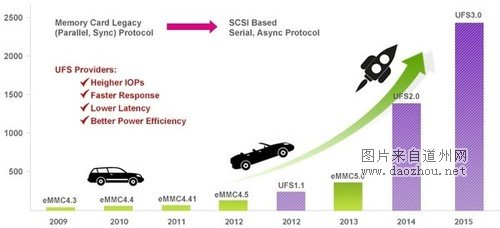

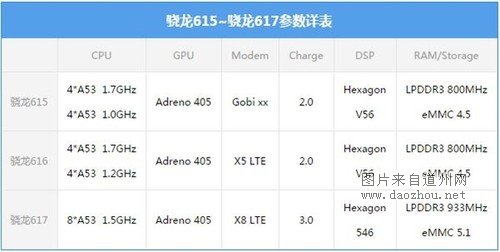

我们可以看到，骁龙616基本上就是骁龙615的一个小改版。但骁龙617却弃用了骁龙616/615的「4核+4核架构」，转而采用平行的八核架构，这也就是为什么高通开始称其为真八核的原因地址。 X8LTE基带芯片 简单来讲eMMC就是手机内存的一个接口尺度，这个尺度越高，能够允许手机内存发挥出的I/O性能也就越强。而eMMC5.1相对eMMC4.5来讲也是一个巨大的跨越，其理论传输带宽达到了600MB/s，而eMMC4.5只有仅仅只有200MB/s左右。另外，骁龙617还支持了更高频率内存以及双通道技术，理论上能让内存性能更强一些，但由于目前内存的性能已经足够使用，所以其优势并没有太大的体现。 与骁龙616上的X5LTE比拟，X8LTE因为支持X5LTE芯片所没有的双向2x20MHz载波聚合功能，所以其上下行传输速度能达到X5LTE的一倍之多。 除CPU架构有了大改以外，骁龙617在多个细节处也相对于前两款有了大幅提升。 最后，骁龙617在存储与内存方面也有了新的升级，此中eMMC5.1尺度与双通道内存技术是我们值得留意的。 骁龙617搭载的QucikCharge3.0是高通快速充电技术的第三代产品。比拟前代，QuickCharge3.0应用了高通最新研发的「最佳电压智能协商算法」（IntelligentNegotiationforOptimumVoltage），该算法可以在手机连接充电器时自动断定最佳充电功率，从而最大化动力效率。 高通QucikCharge3.0
